COPPIA TRASMETTITORI VIDEO POWER DATA BALUN PASSIVO 1 CANALE - HD

COPPIA TRASMETTITORI VIDEO POWER DATA BALUN PASSIVO 1 CANALE - HD

DESCRIZIONE

Il balun passivo CT836/1 è un convertitore per la trasmissione del segnale video, del segnale dati di controllo e dell'alimentazione su cavo twistato Cat5 o superiore per applicazioni TVCC. L'utilizzo di due dispositivi (trasmettitore e ricevitore) consente la trasmissione del segnale video, dati di controllo e dell'alimentazione senza necessità di alimentazione esterna.

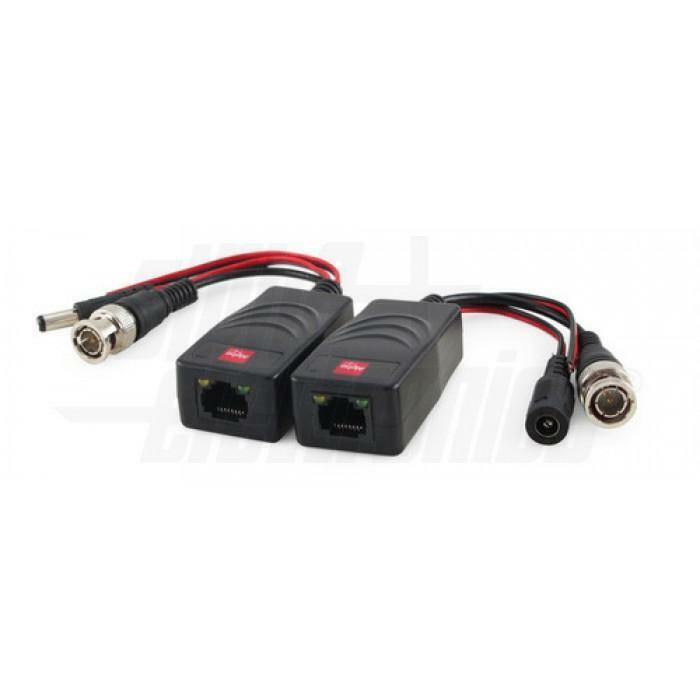

Esso dispone da un lato di un cavetto con connettore BNC per il collegamento del dispositivo video (telecamera e monitor), un cavetto libero per il collegamento del segnale di controllo del dispositivo video (telecamera e DVR) e un cavetto con connettore di alimentazione DC (5,5x2,1mm)
Dall'altro lato dispone di una presa RJ45 che permette di collegare un cavo Cat5.

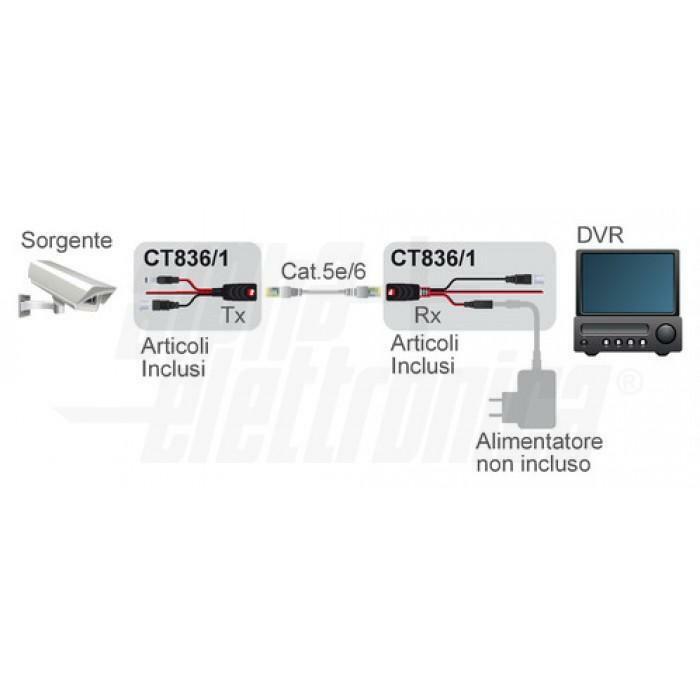

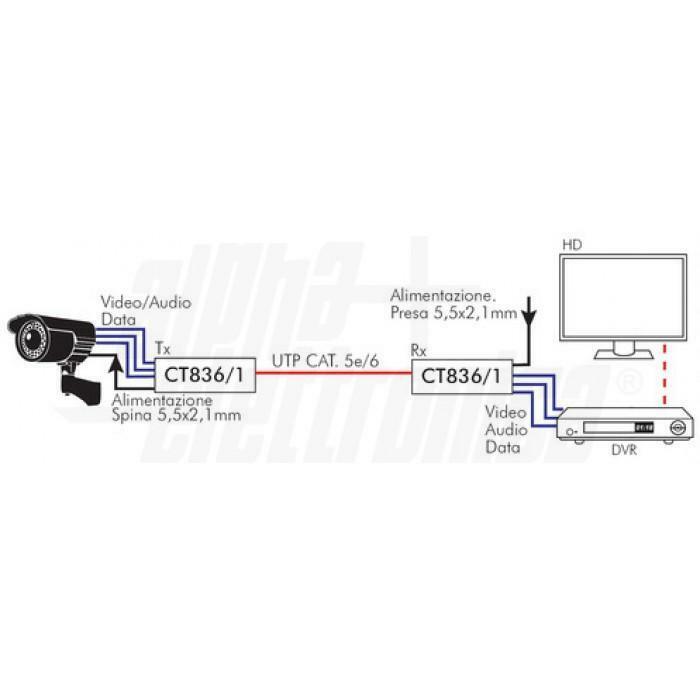

Per la corretta installazione del prodotto, collegare il dispositivo con la spina DC al trasmettitore (lato telecamera) e il dispositivo con la presa DC al ricevitore (DVR).

Caratteristiche elettriche

• Adatto per: Telecamere CCTV, Monitor, DVR
• Formato Video: PAL, NTSC, SECAM, AHD, HD-CVI, HD-TVI

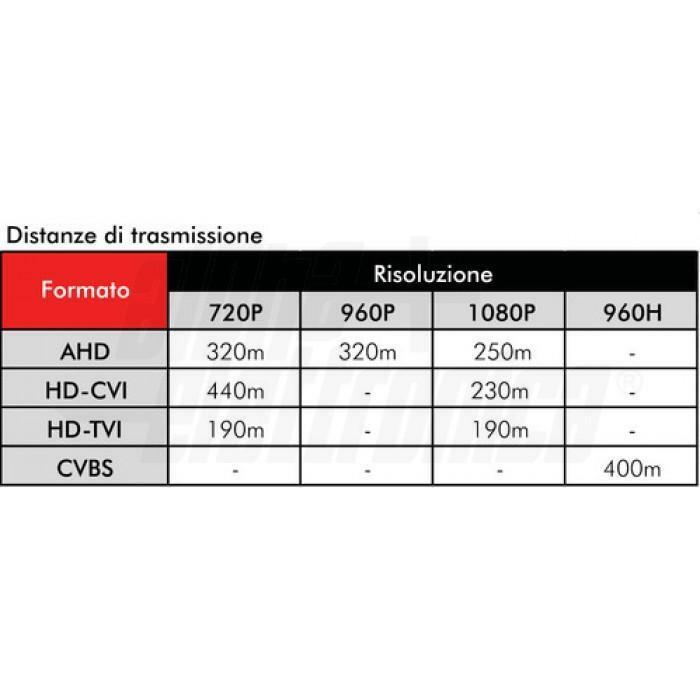

• Distanza trasmissione: vedi tabella
• Cavo consigliato: UTP Cat5 o superiore 24-22AWG
• Trasmissione alimentazione: max 24Vac/dc

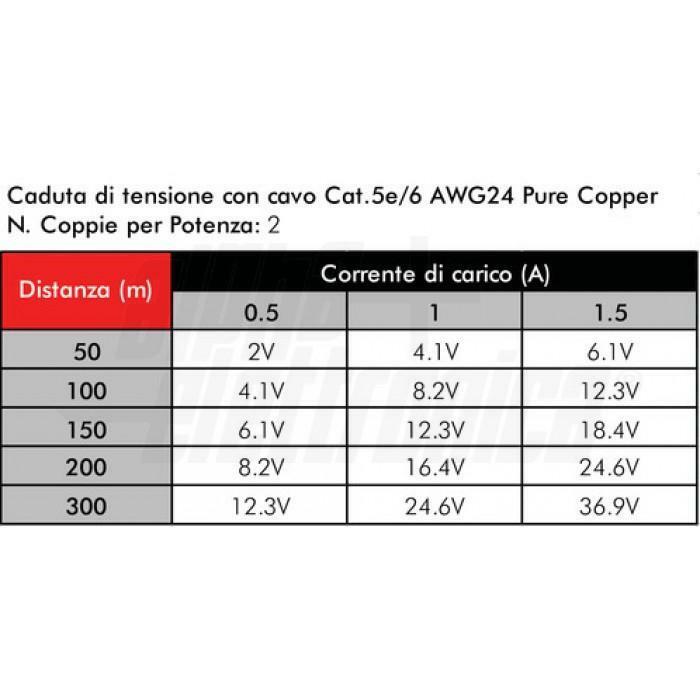

• Distanza alimentazione: in base alla caduta sul cavo Cat5
• Alimentazione: Non richiesta
• Reiezione modo comune/modo differenziale: 60dB typ (15KHz-42MHz)
• Impedenza: Coassiale 75ohm, UTP 100ohm
• Attenuazione: 1.5 dB typ Max

Connettori

• Video: BNC maschio
• Power: Spina e Presa 5,5x2,1mm
• Data: fili liberi
• Cavo Cat5: RJ45

Protezioni

• Sovratensione: Stato solido TVS (Transient Voltage Suppressor)
• Video Input: 2KV (modo comune)
• Video Output: 2KV (modo differenziale)

Caratteristiche meccaniche

• Corpo: plastico
• Protezione: IP20
• Colore: Nero
• Dimensioni(LxWxH): 65x36x25mm
• Temperatura di lavoro: -10º ~ 40ºC
• Non utilizzare in ambienti esterni.
